Всех приветствую

После покупки Видеорегистратор с сигнатурным радар-детектором iBOX EVO 4K LaserVision WiFi Signature Dual, пришло время его установить в удобное место, а также провести скрытое подключение.

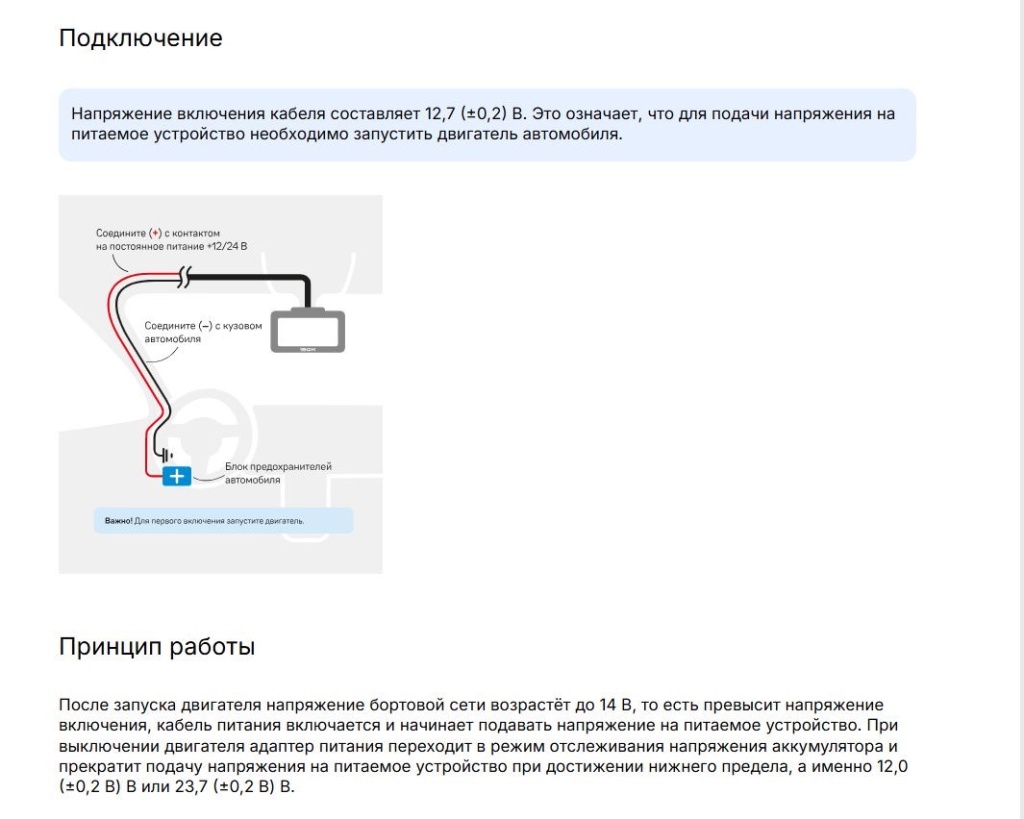

Схема подключения:

Решено было установить устройство на заднее стекло, на самом деле давно планировала именно это место для установки, после событий дтп с самокатчиком, где лицо виновника вовсе не записалось передней камерой

Кратко здесь :

Дтп с самокатчиком

ну а у нас место встречи неизменно — KUTUZOVV

Сегодня трудились вместе с Tomin1987, искренне благодарю за помощь

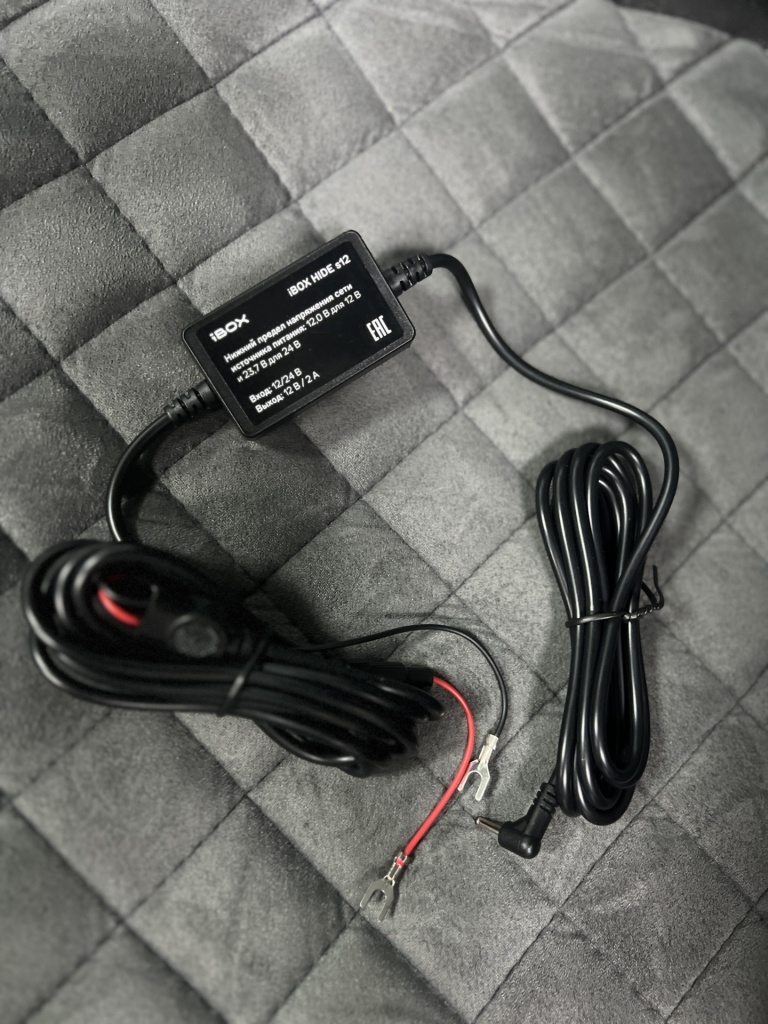

Волшебный кабель, который творит чудеса

Кабель питания для скрытого подключения iBOX 24H Parking monitoring cord S12

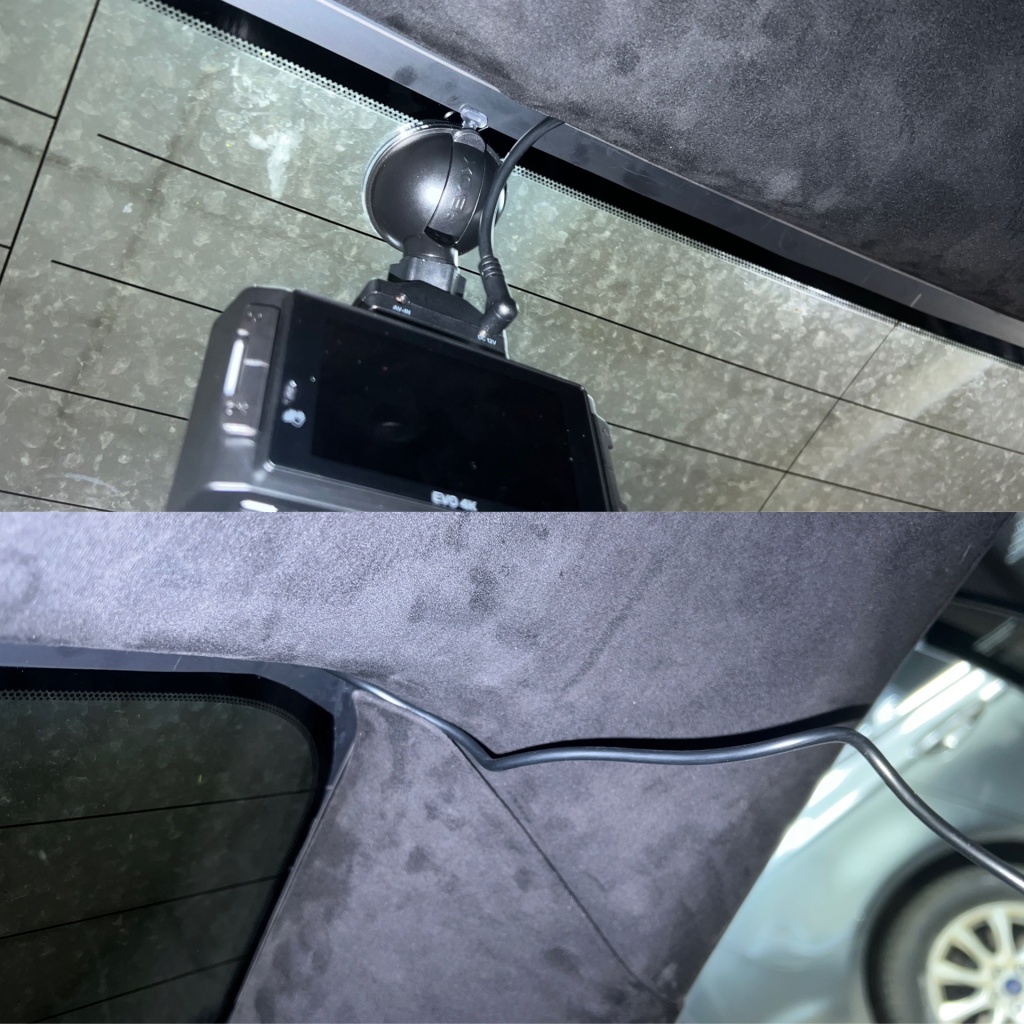

Устанавливаем устройство на заднее стекло, далее, в виду того, что провод данного устройства подразумевает подключение к монтажному блоку (скрытое подключение), провод будем вести за обшивками, по низу.

Подключаем разъем в кронштейн регистратора,

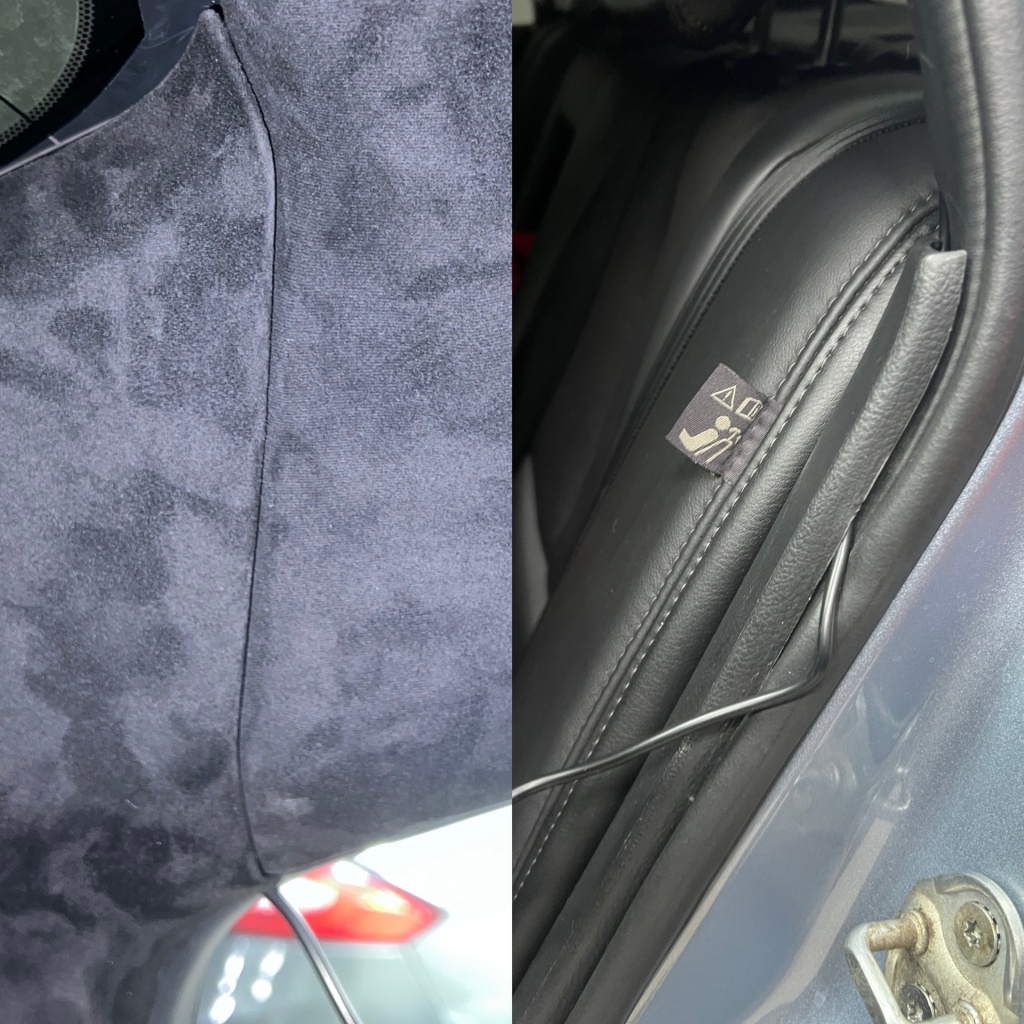

Прокладываем провод за обшивкой потолка, стойки

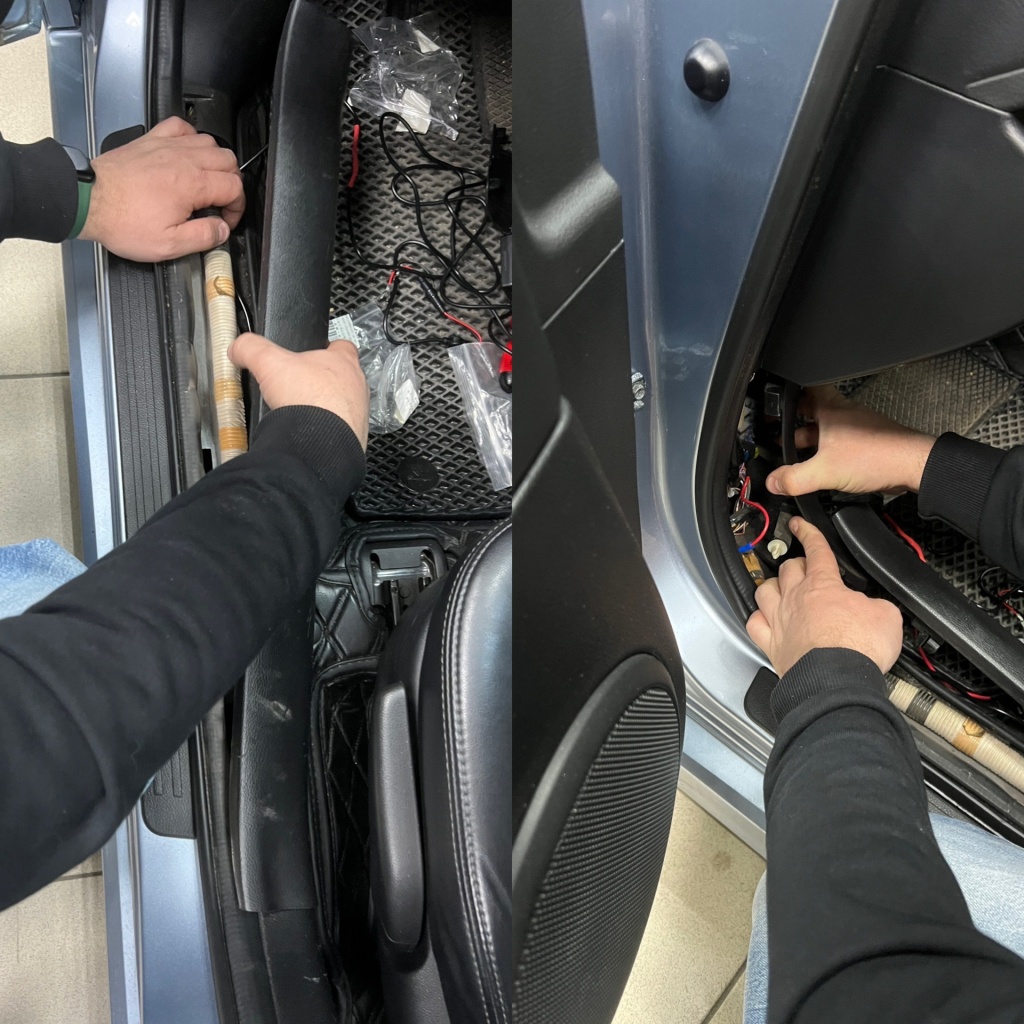

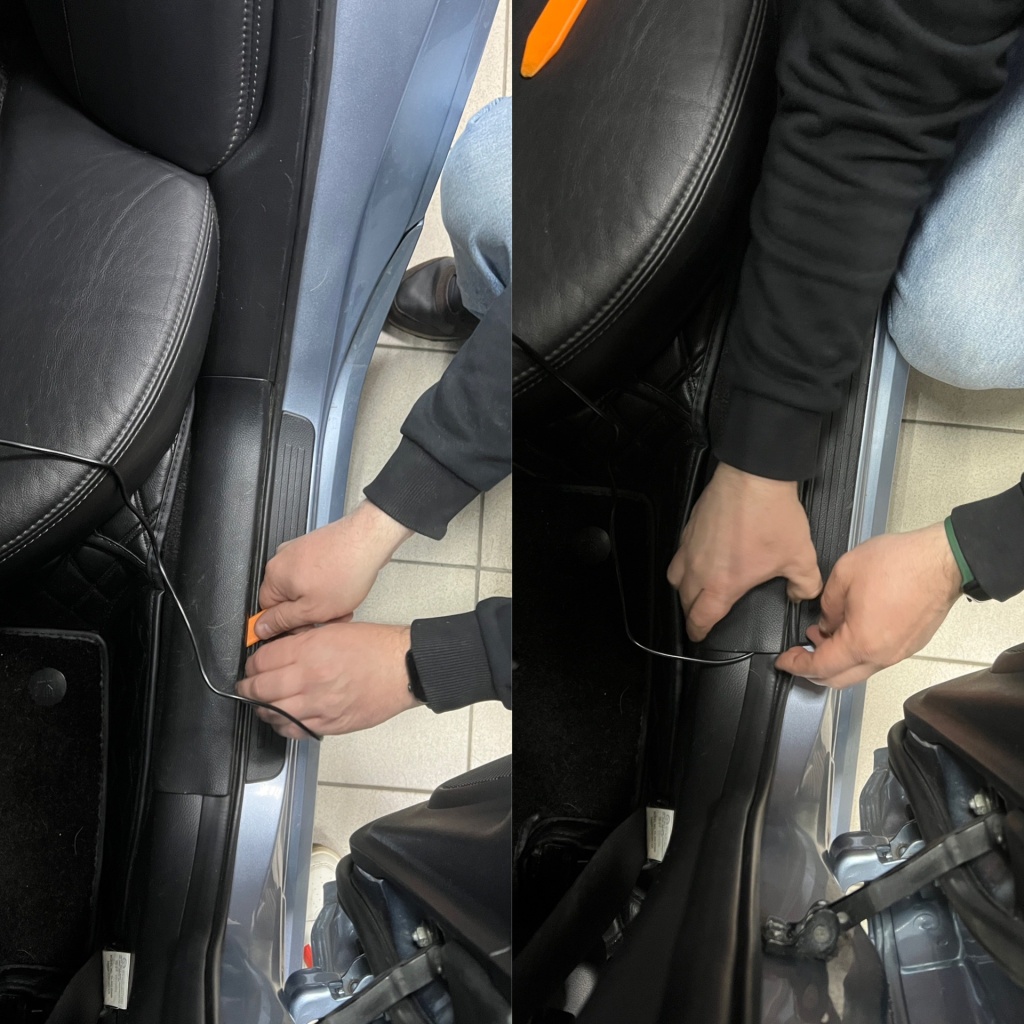

Под уплотнительную резинку двери, спускаемся под обшивку порога, по порогам приходим к монтажному блоку

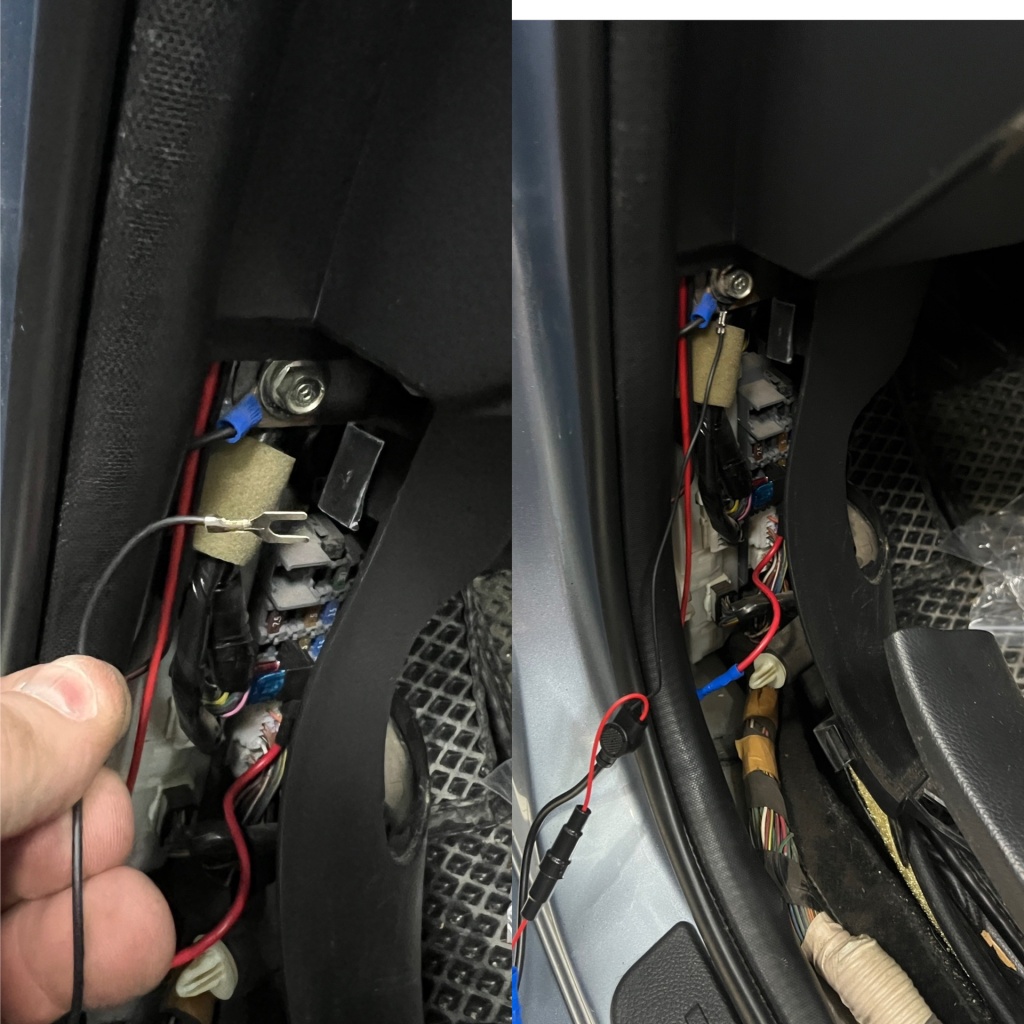

Отстегнув обшивку стойки для лучшего доступа находим винт «минус», к которому прикручиваем черный провод

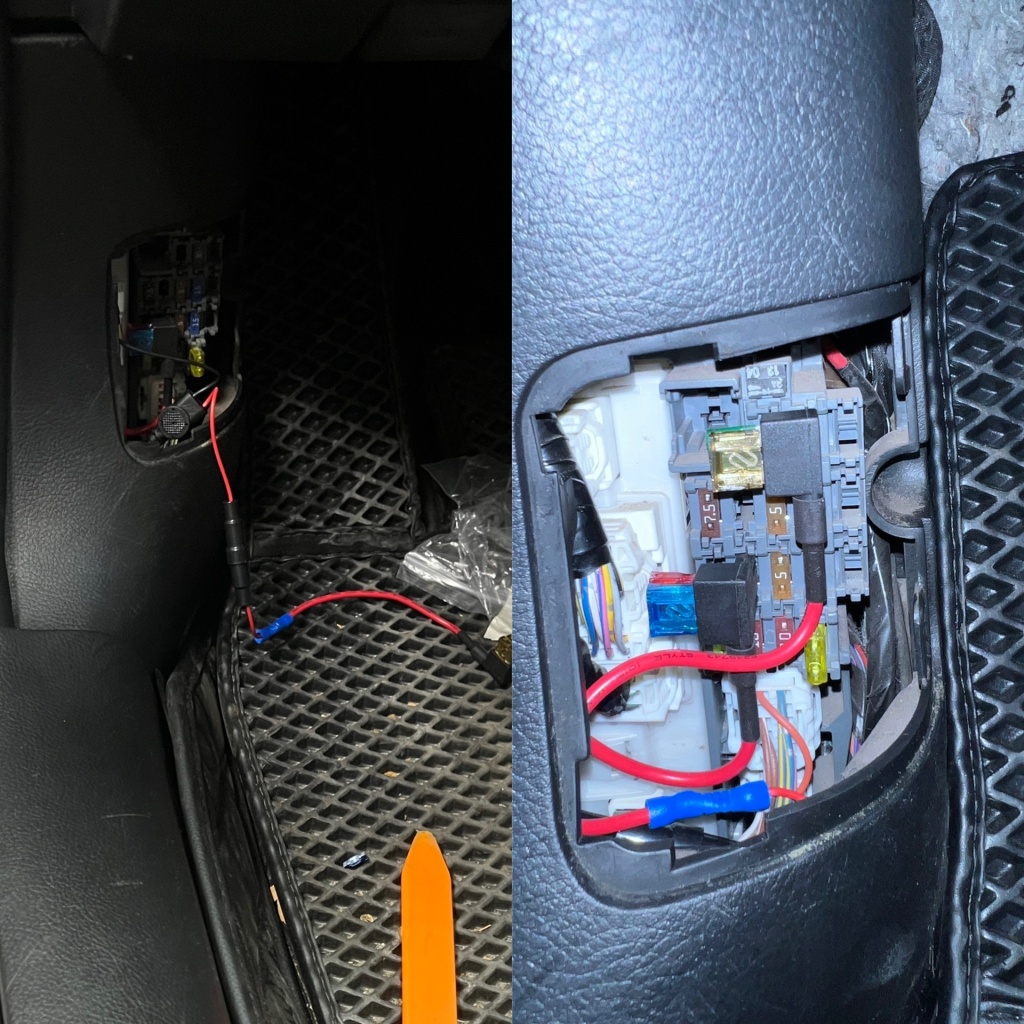

Взяли за пример схему монтажного блока, подсмотрев у Vanya-444, подключаемся на предохранитель номер три ( 30 А), где есть постоянный плюс.

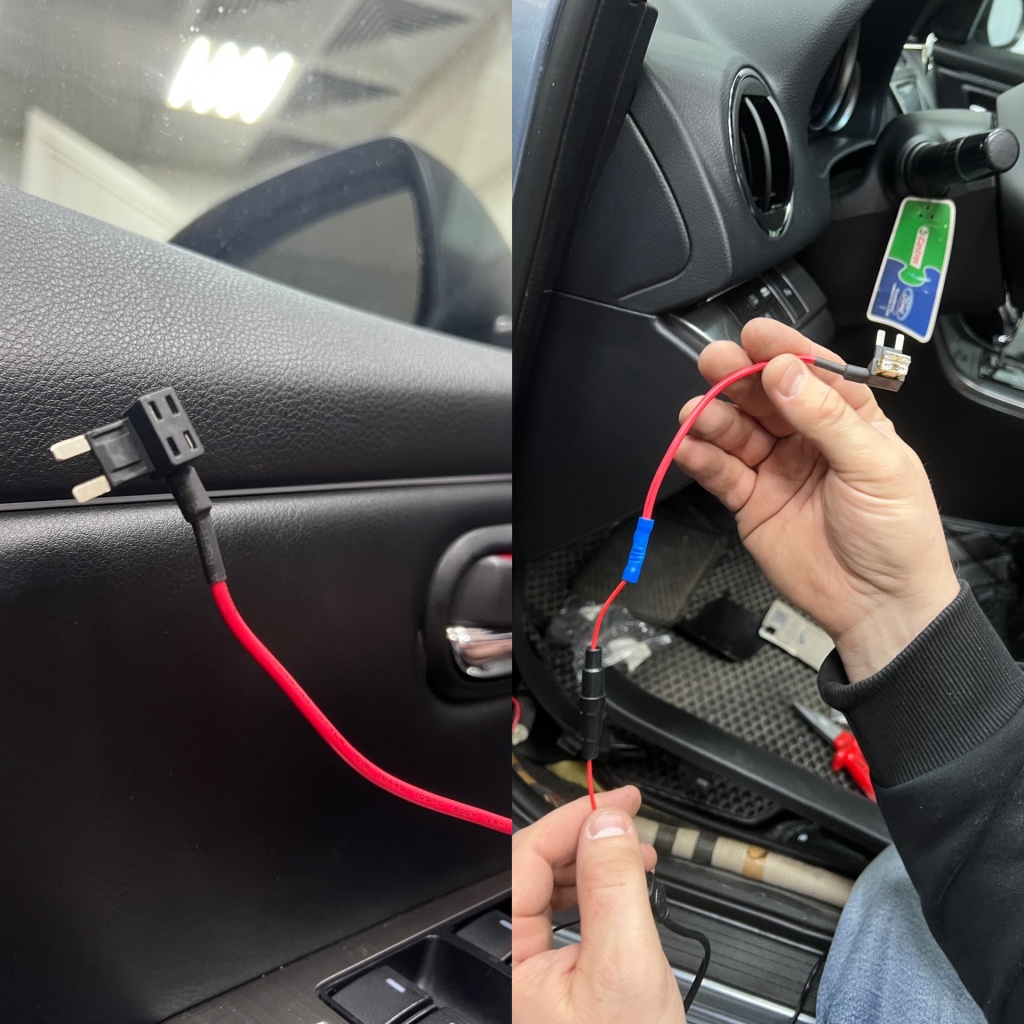

Берем разветвитесь предохранителя и

и подключаем к его отводу красный провод от регистратора.

Собираем обшивки и подключаемся на место третьего предохранителя.

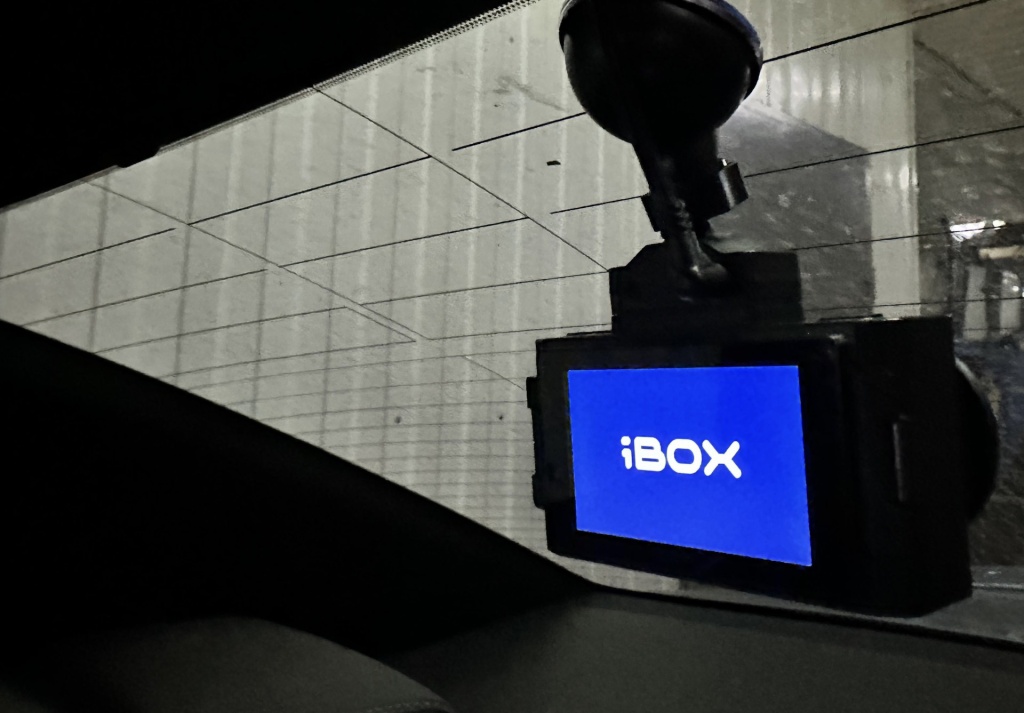

Смотрим на регистратор, он включился!

А значит все подключено верно

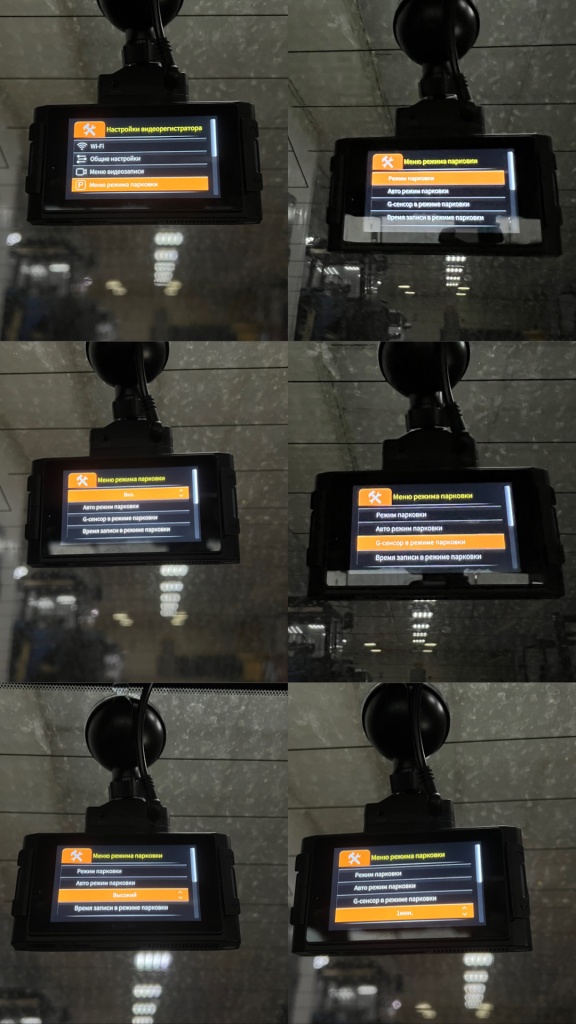

Переходим в настройки устройства и выбираем нужные функции

Важные моменты :

Датчик удара (g-sensor) рекомендуется отключать во время движения, так как он фиксирует любые изменения, влияющие на траекторию автомобиля, например, торможение, разгон, повороты и вращения. При активации датчика видеофайл автоматически получает статус защищенного от удаления, что может привести к заполнению карты памяти устройства «нестираемыми» файлами. Это создает дополнительную нагрузку на процессор, что может негативно сказаться на его работе.

Датчик функционирует наиболее эффективно в режиме парковки, когда регистратор подключен к постоянному источнику питания. В этом режиме устройство записывает видео при любых изменениях динамики автомобиля по трем осям: X, Y и Z, реагируя на удары и смещения.

P.S. Не переключаемся, будет продолжение, ждем заднюю камеру еще от Ibox

Камера заднего вида iBOX RearCam FHD11

Эти красивые малышки как всегда блестят и сверкают

Благодарю Евгения и Никиту за отличную компанию воскресного дня

Всем прекрасного начала рабочей недельки
